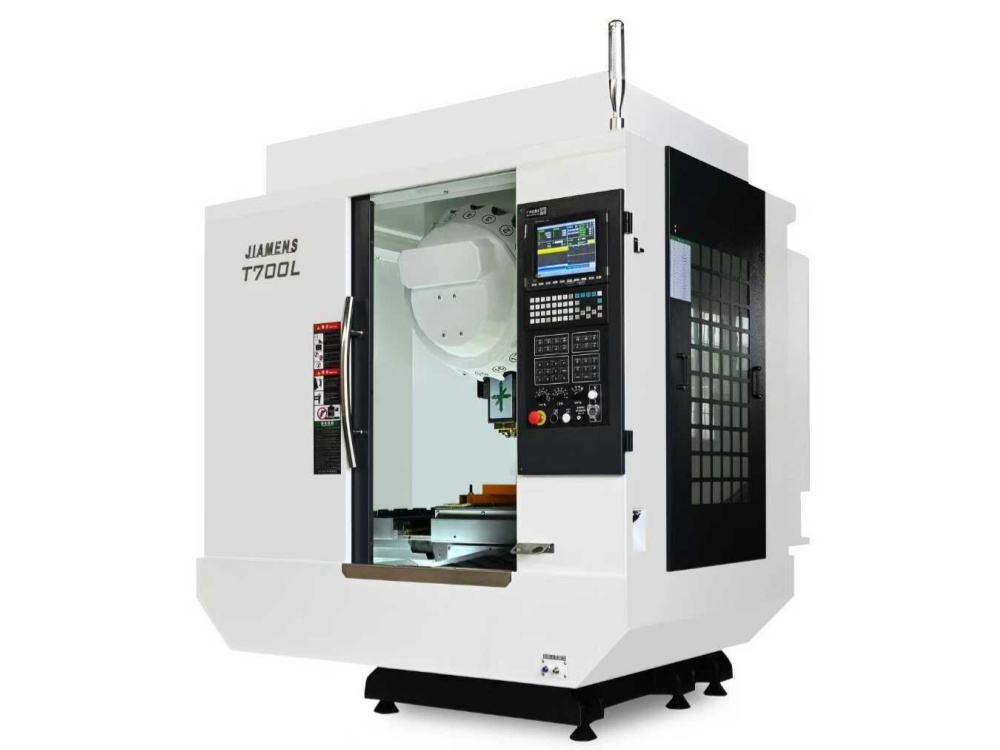

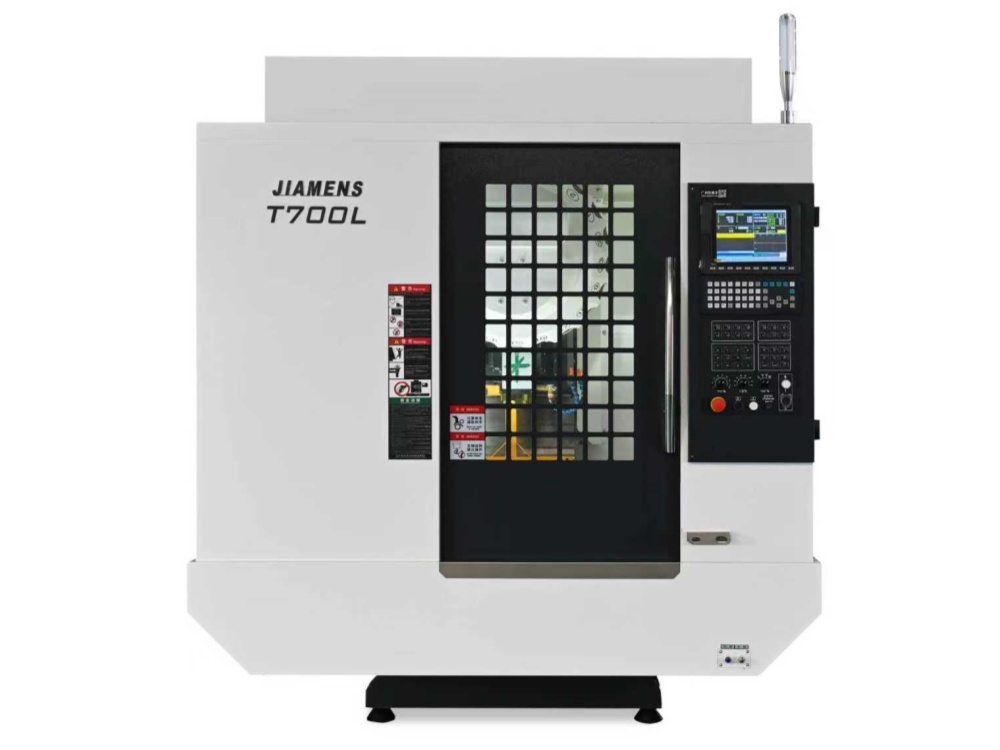

يُعدّ جهاز T700L مركزًا عالي السرعة للحفر والتثقيب، طوّرته شركة JIAMENS. وبينما يرث مزايا أدوات الآلات التقليدية ذات التوجيه الخطي الرأسي - كالصلابة العالية للإطار الأساسي، والبنية المتناظرة، والثبات القوي - فإنه يُدخل مفاهيم تصميم الصلابة الديناميكية المتقدمة عالميًا، ويعتمد تصميمًا مُحسّنًا لمكوناته المتحركة. يُوفّر الجهاز كفاءة تشغيل عالية وخصائص استجابة سريعة ممتازة، ويلبي متطلبات المعالجة في مختلف مجالات المعالجة الميكانيكية، مثل صناعة القوالب، والصناعات العسكرية، والأجهزة.
| المعلمة | معدات اختيارية | |||
|---|---|---|---|---|
| غرض | اسم | قيمة | غرض | خيارات |
| يسافر | مدى حركة المحور السيني (مم) | 700 | نظام التحكم الرقمي بالحاسوب | فانوك |
| مدى حركة المحور Y (مم) | 400 | سينتيك | ||
| مدى حركة المحور Z (مم) | 340 | شركة GSK | ||
| المسافة من مركز المغزل إلى دليل العمود (مم) | 450 | مغزل |
فوليس | |
| المسافة من طرف المغزل إلى طاولة العمل (مم) | 105-445 | هاينا | ||
| طاولة العمل | الأبعاد (مم) | 800*420 | يوم | |
| أقصى حمولة (كجم) | 250 | دليل خطي بكرات | يولين | |
| مغزل | أبعاد | BT30 | لولب كروي | مدير المشروع |
| السرعة (دورة في الدقيقة) | 20000 | يولين | ||
| قوة المحرك | محرك المغزل (كيلوواط) | 5.5-7.5 | امتداد إضافي | مُعالج الهياكل المعدنية |
| محرك المحور السيني (كيلوواط) | 11 | |||
| محرك المحور Y (كيلوواط) | 11 | روبوت مفصلي | ||
| محرك المحور Z (كيلوواط) | 18 | |||
| مغير الأدوات الأوتوماتيكي | أبعاد | مخزن أدوات قرصية عمودية سيرفو / 21 أداة | مُعدّ الأدوات | |
دقة |
تحديد الموضع (مم) | ±0.005 | ناقل رقائق أوتوماتيكي | |
| دقة تحديد المواقع (مم) | ±0.003 | مسبار اللمس | ||
الحجم/الوزن |
أبعاد الآلة (الطول × العرض × الارتفاع) (مم) | 1800*2200*2500 | طاولة دوارة CNC رباعية المحاور | |
| الوزن الصافي (كجم) | 2600 | طاولة دوران CNC خماسية المحاور | ||
